Koaxiálny kábel CAVEL SAT501, PVC, 5mm, biely, predaj na metre

Koaxiálny kábel PVC CAVEL SAT501 PVC 5mm biely, predaj na metre

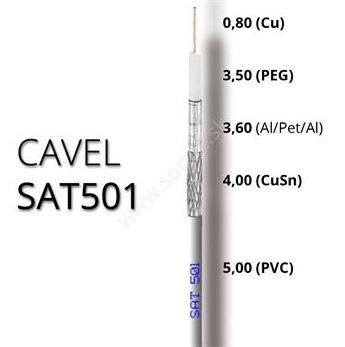

Konštrukčné vlastnosti

1. Vnútorný vodič: priem. 0,80mm; materiál Cu
2. Dielektrikum: priem. 3,50mm; materiál PEG
3. Tienenie  1. Povrch laminátovej fólie materiál APA; 2. Opletenie materiál CuSn
4. Hustota opletenia: 47%, priem. 4,00mm
5. Vonkajší plášť: priem. 5,00mm; materiál PVC

Fyzikálne údaje

1. Obsah medi: 8,90kg/km
2. Váha kábla: 23,60kg/km
3. Min. rádius ohybu: samostatný/opakované ohyby 25/50mm
4. Max. pevnosť v ťahu: 90N

Elektrické údaje

1. Impedancia: 75±3 Ohm
2. Kapacita: 52±2 pF/m
3. Velocity ratio: 85%
4. Útlm (pri 20 ° C):

pri 5 MHz 2,3 dB/100m

pri 10MHz 2,8 dB/100m

pri 30MHz 4,6 dB/100m

pri 50MHz 5,6 dB/100m

pri 200MHz 10,9 dB/100m

pri 300MHz 13,7 dB/100m

pri 470MHz 17,4 dB/100m

pri 862MHz 23,3 dB/100m

pri 1000MHz 25,2 dB/100m

pri 1750MHz 34,0 dB/100m

pri 2150MHz 38,2 dB/100m

pri 2400 MHz 40,4 dB/100m

pri 3000 MHz 44,2 dB/100m

1. Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

1. Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <30

pre 30-1000MHz dB >28

pre 1000 -2000 MHz dB >26

pre 2000 -3000 MHz dB >75

1. DC rezistancia: vnútorná / vonkajšia 35/26 Ohm/km
2. Odpor 61 Ohm/km
3. Izolačné napätie plášťa 2,5kV
4. Max. prúd 4A
5. Špecifikácia podľa normy: EN50117 2-4

Štandard balenia

1. Druh balenia: zvitok
2. Dĺžka jednotlivého balenia: 150m
3. Množstvo v krabici: 900m
4. Označenie balenia: S150M
5. Vhodné pre CABLEBOX typ: DS100
