Koaxiálny kábel vonkajší CAVEL 17PAtC, PE, 6,8mm, čierny, 100m balenie

Koaxiálny kábel PE vonkajší CAVEL 17PAtC PE 6,8mm čierny 100m (RG6)

CAVELkód 17PAtC; Typ RG6

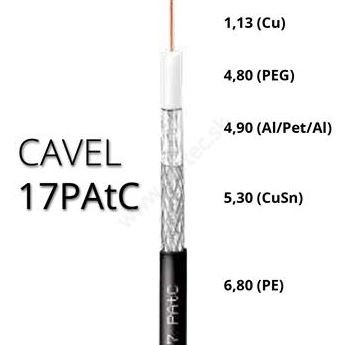

Konštrukčné vlastnosti

1. Vnútorný vodič: priem. 1,13mm , materiál Cu
2. Dielektrikum: priem. 4,8mm, materiál PEG
3. Tienenie: 1. Povrch laminátovej fólie materiál APA; 2. Opletenie materiál CuSn
4. Hustota opletenia: 45%, priem. 5,30mm
5. Vonkajší plášť: priem. 6,8mm, materiál PE

Fyzikálne údaje

1. Obsah medi 14,5kg/km
2. Váha kábla 36kg/km
3. Min. rádius ohybu:samostatný / opakovanéohyby 35/70mm
4. Max. pevnosťv ťahu 150N

Elektrické údaje

1. Impedancia 75±3 Ohm
2. Kapacita 52±2 pF/m
3. Velocity ratio 85%
4. Útlm (pri 20 ° C):

pri 5 MHz 1,6 dB/100m

pri 10MHz 2,1 dB/100m

pri 30MHz 3,2 dB/100m

pri 50MHz 4,1 dB/100m

pri 200MHz 7,9 dB/100m

pri 300MHz 9,8 dB/100m

pri 470MHz 12,4 dB/100m

pri 862MHz 17,1 dB/100m

pri 1000MHz 18,5 dB/100m

pri 1750MHz 24,9 dB/100m

pri 2150MHz 27,9 dB/100m

pri 2400 MHz 29,6 dB/100m

pri 3000 MHz 33,4 dB/100m

1. Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

1. Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <5

pre 30-1000MHz dB >85

pre 1000 -2000 MHz dB >80

pre 2000 -3000 MHz dB > 70

1. DC rezistancia: vnútorná / vonkajšia 18/22 Ohm/km
2. Odpor 40 Ohm/km
3. Izolačnénapätie plášťa 5kV
4. Max. prúd 8A
5. Špecifikácia podľa normy EN50117 2-5

Štandard balenia

1. Druh balenia: zvitok
2. Dĺžka jednotlivého balenia: 100m
3. Množstvo v krabici: 600m
4. Označeniebalenia: S100M
5. Vhodné pre CABLEBOX typ DS100
