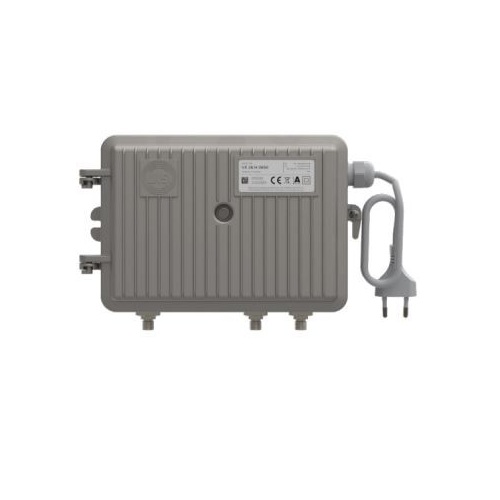

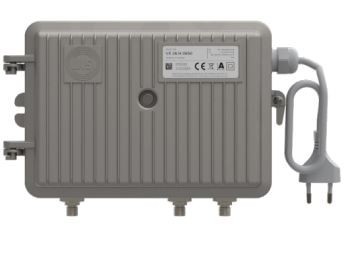

Zosilňovač WISI VX 26H 0650 lokálne napájanie 230V

Distribučný zosilňovač WISI VX 26 H 0650

Vlastnosti:

1. Vstup: 1 x
2. Merací konektor na vstupe: 20 dB
3. Input return loss: >18 dB (-1 dB/oct.)
4. Frekv.rozsah: 85...1006 MHz
5. Zosilnenie: 41 dB
6. Noise figure downstream: <6 dB
7. attenuator downstream: 0...15 dB (1 dB-steps)
8. equaliser downstream: 0...22,5 dB (1,5 dB-steps)
9. Interstage attenuator downstream: 0/5 dB (Jumper)
10. interstage equalizer downstream: 0/3/6/9 dB (Jumper)
11. Output level 1 112 dBµV (CENELEC 42 kanálov, flat, CSO/CTB >65 dB/>60 dB)
12. Output level 2 115 dBµV (CENELEC 42 kanälov, 6dB slope, bei CSO/CTB >60 dB)
13. Output level 3 107 dBµV (112 x 256QAM) flat
14. Output level 4 109 dBµV (112 x 256QAM) 12dB slope
15. Output test point -20 dB (directional coupler)

Spätný kanál:

1. Frekv.rozsah: 5...65 MHz
2. Zosilnenie sp.kanálu: 24 dB
3. Frequency response: <= ± 0.5 dB
4. Noise figure upstream: <6 dB
5. Attenuator upstream input: 0...15 dB (1 dB-steps)
6. Attenuator upstream output: 0...15 dB (1 dB-steps) + 5 dB Interstage Jumper
7. Equalizer US 0/3/6/9 dB (Interstage Jumper)
8. Output level US 109 dBµV (BER ? 1E-8, MER ? 35 dB 5...65 MHz (6x64 QAM))

Konektory:

1. F-konektor: 3x

Špecifikácia:

1. Napájacie napätie: 180...265 V (50/60 Hz) - napájany lokálne cez 230V
2. Odber: <13W
3. Rozmery (šírka x výška x hĺbka): 240 x 158 x 80 mm
4. Pracovná teplota: -20...+55 °C
5. Krytie: IP66
6. Lightning protection: 4 kV (EN61000-4-5, 1,2/50 µs pulse)
